Изготовление шнеков и цилиндров (шнековых пар) для экструдеров и термопластавтоматов

Шнек и цилиндр являются основными элементами экструзионной шнековой машины, назначением которой является нагрев и пластикация материала и транспортирование расплава под давлением в экструзионную головку.

Шнеки и шнековые пары к экструдеру

Конструкция шнеков для экструдера зависит от типа машины (одношнековая или двухшнековая) и реологических, теплофизических свойств материала.

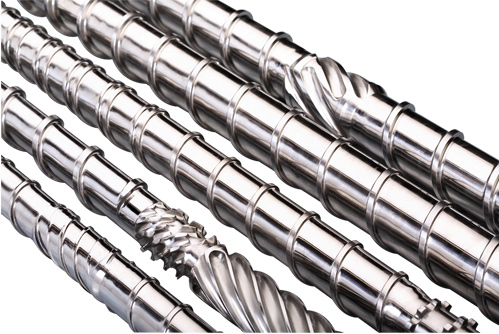

Для одношнековых машин мы изготавливаем обычные стандартные трехзонные шнеки, шнеки со смесительными элементами или удлиненные пятизонные шнеки с зоной дегазации.

Спецификация: Диаметр: 15-300мм Max. длина: ≤ 10000mm

Материал: сталь 38CrMoAI азотированная поверхность, твердость поверхности: HV≥900, глубина азотирования: 0.5-0.8мм
Материал внутренней поверхности цилиндра: вольфрамовый сплав. Изготовление шнеков с поверхностным напылением продлевает срок службы изделия и повышает его износостойкость.

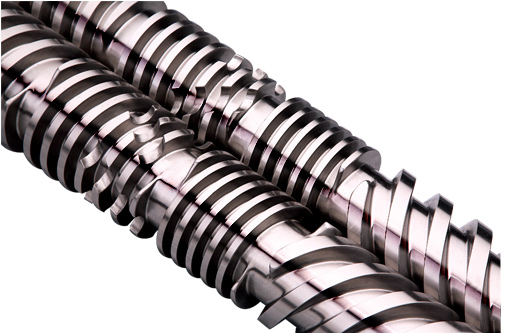

Шнеки двухшнековых машин имеют более сложную конструкцию, чаще всего применяются зацепляющие конические или параллельные шнеки, вращающиеся в противоположных направлениях.

Материал: сталь 38CrMoAI, азотированная поверхность, твердость поверхности: HV≥900, глубина азотирования: 0.5-0.8мм
Базовый материал: 38CrMoAI, ветки шнека покрыты специальным сплавом, продлевающем срок службы.
Детали цилиндра, подверженные износу, сделаны из износостойкого сплава, тем самым сокращая процесс истирания.

Конструкция и размеры шнеков для литьевых машин (термопластавтоматов) существенно зависит от физико-химических свойств перерабатываемых полимерных материалов и реологических особенностей их расплавов. В связи с этим выделяют три группы шнеков. Первая – предназначена для переработки кристаллизующихся и аморфных термопластов (ПЭ,ПС, ПММА и др.), вторая – для термопластов кристаллических с повышенной температурой и коротким периодом плавления (ПА, ПФ и др.), третья группа- для термопластов с низкой термостабильностью и склонностью к деструкции. У нас вы можете купить шнеки любой группы или заказать изготовление шнековой пары с нужными свойствами, от производителей оборудования из Китая.

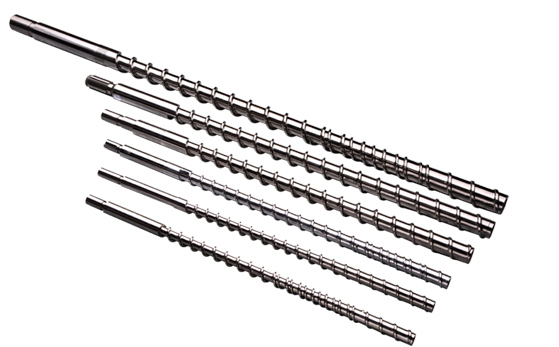

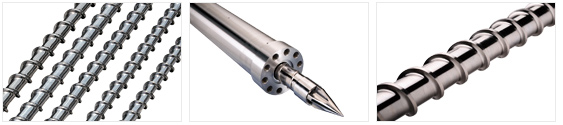

Производство и продажа шнеков для термопластавтоматов

Материал: сталь 38CrMoAI, азотированная поверхность, твердость поверхности: HV≥900, глубина азотирования: 0.5-0.8мм
Материал: специальная закаленная нержавеющая сталь, твердость: HRC55-58, Применяется в шнеках, которые используют для переработки материалы из прозрачного пластика и пластмассы с высокой коррозией. Увеличивает срок службы.

Материал: вольфрамовый сплав. Напыление поверхности сокращает процесс износа шнека.

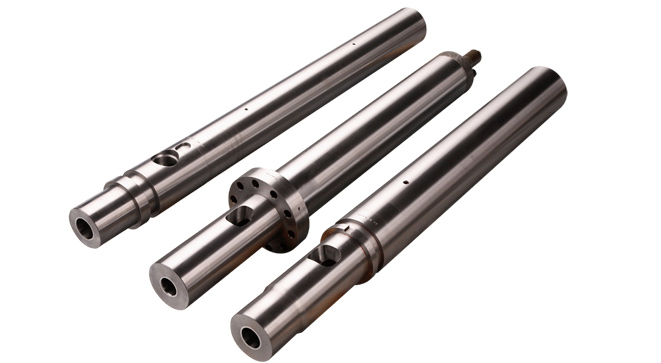

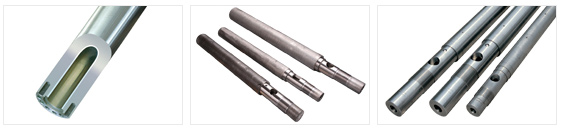

Цилиндр для термопластавтоматов

Материал: сталь 38CrMoAI, азотированная поверхность, твердость поверхности: HV≥900, глубина азотирования: 0.5-0.8мм
Материал внутренней поверхности цилиндра: Карбидно-вольфрамовый сплав, центробежное литьё увеличивает срок службы.

Стандартные шнеки из азотированных сталей, используемые в инжекции и экструзии, малоэффективны при переработке высокоабразивного материала. Если в полимерную массу добавляют более 20% вторичного сырья либо компонентов с острыми краями (сажа, кремний, тальк, стекло и т. д.), вероятность механического повреждения деталей многократно увеличивается. Твердые частицы нарушают целостность поверхности и быстро выводят из строя шнековые пары. Азотированного упрочнения металла в этой ситуации недостаточно.

Биметаллические шнеки

Биметаллическое напыление (бронирование) шнеков повышает износостойкость материала в несколько раз. В процессе изготовления сталь покрывают сплавами, изготовленными на основе кобальта, никеля и карбидов металлов. Геометрия зависит от потребностей заказчика и вида перерабатываемых материалов.

Наше оборудование позволяет производить шнеки по предоставленным образцам либо чертежам, а также создавать детали по индивидуальным проектам в рамках действующей спецификации.

Возможные размеры биметаллических шнеков:

диаметр шнека и внутренний диаметр цилиндра – 15-300 мм;
длина шнека – до 8000 мм;
длина цилиндра – до 4000 мм.

Технические характеристики:

линейность винта – не более 0,015 мм;
твердость стали – от 58 до 62 HRC;
толщина азотированного слоя – от 0,5 до 0,8 мм;
толщина биметаллического слоя – 3 мм;
образец шероховатости – Ra0,4.

Основным материалом для производства биметаллических шнеков служит жаропрочная сталь марки 38Х2МЮА (аналог марки 38CrMoAlA). Напыление выполнено из сплава на основе порошкового никеля и карбида вольфрама (10%). Обработку производят несколькими способами: термическим, азотированием, навариванием, центробежным литьем.
